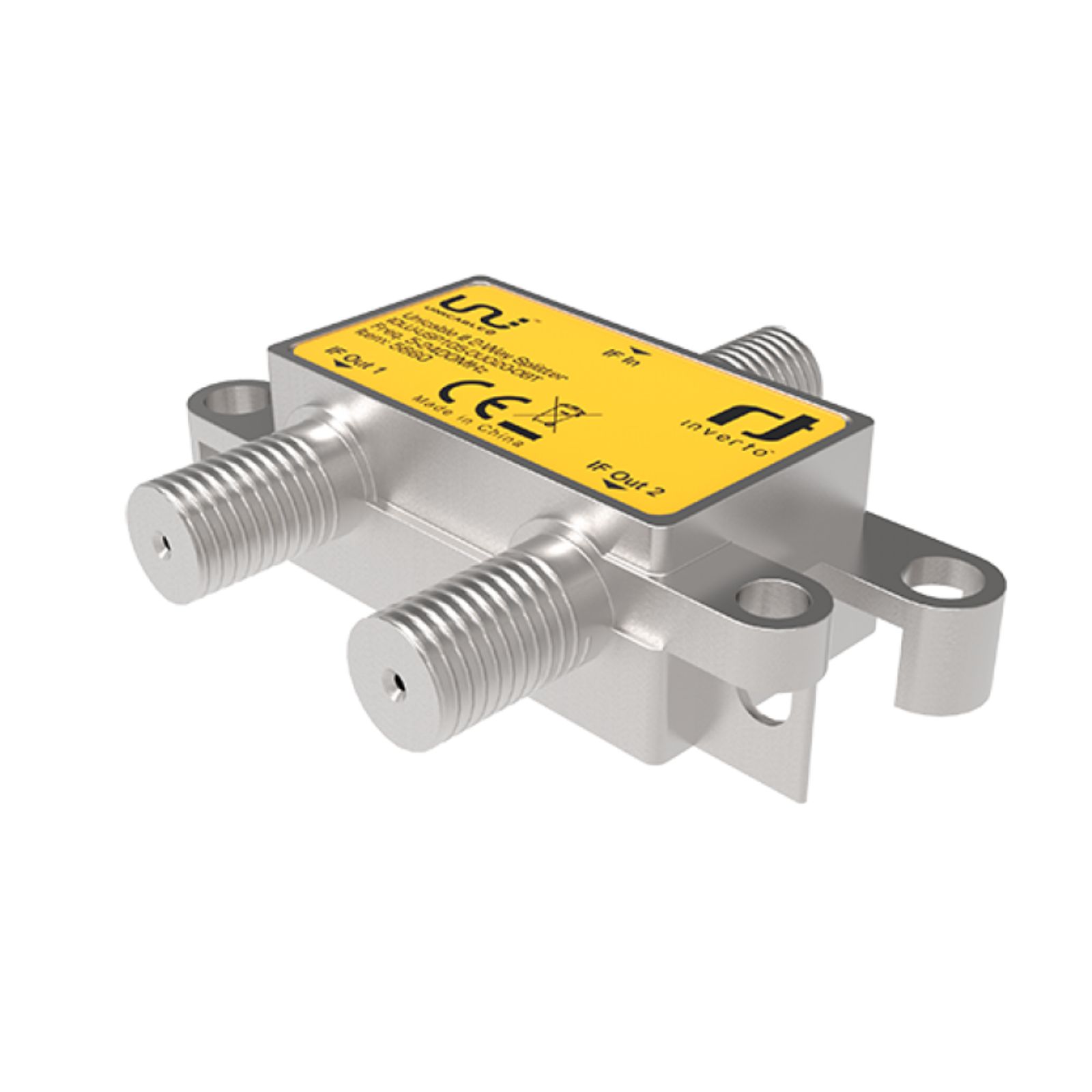

Der Unicable™ Splitter ermöglicht die Verteilung von DC- und HF-Signalen. Darüber hinaus übermittelt
er Kontrollbefehle und DiSEqC-Befehle von den Set-Top-Boxen zum LNB sowie vom LNB zur Set-Top-Box.
Dieser hochwertige Verteiler zeichnet sich durch eine geringe Einbaudämpfung aus und gewährleistet eine
größere Flexibilität bei Haus oder Mehrfamilienhausinstallationen.
Mit dem Splitter ist es möglich, das Signal an einem zentralen Standort (z. B. dem Dachboden) aufzuteilen
und separate Kabel zu jeder einzelnen Set-Top-Box im Haus zu verlegen.
Eingebaute Schutzdioden sorgen für die DC-Isolierung der angeschlossenen Set-Top-Boxen.
Hauptmerkmale:
- Geringe Einfügungsdämpfung, hohe Rückflussdämpfung und Portisolation für Satelliten- und CATV-Anwendungen
- Unicable kompatibel
- HF-geschirmtes Zinkdruckgussgehäuse (Class A)
- Erdungsklemme
- Lieferung incl. Befestigungsschrauben
- Kompakte Größe und geringes Gewicht
Technische Details:
- Frequenzbereich: 5 MHz ~ 2400 MHz
- Eingänge: 1 x F-Typ, weiblich
- Ausgabe: 2 x F-Typ, weiblich
- Einfügedämpfung: <4 dB (5 MHz ~ 40 MHz)
<5 dB (40 MHz ~ 860 MHz)
<5.5 dB (860 MHz ~ 1750 MHz)
<6 db (1750 mhz ~ 2400 mhz)
- Isolation zwischen Ports: 20 dB min.
- Eingangsrückflussdämpfung: 10 dB min.
- Ausgangsrückflussdämpfung: 10 dB min.
- DC Durchgang: 35 V max., bis zu 1 A Durchgangsstrom in Richtung LNB
bidirektional für DiSEqC-Befehle
- Dioden entkoppelt: Ja
- Impedanz: 75 Ω
- CE, RF-Screening-Klasse: Class A
- Betriebstemperatur: -30 °C ~ +60 °C
- Gewicht: 36 g

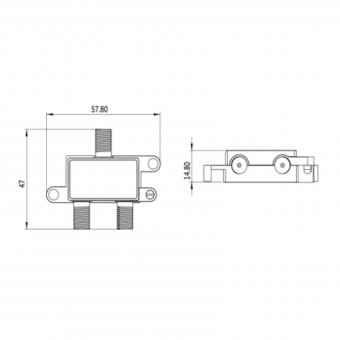

- Abmessungen (B x T x H): 55.5 mm x 47.5 mm x 16 mm
